3D-Druck-Kunststoffe im Labortest: ein Erfahrungsbericht

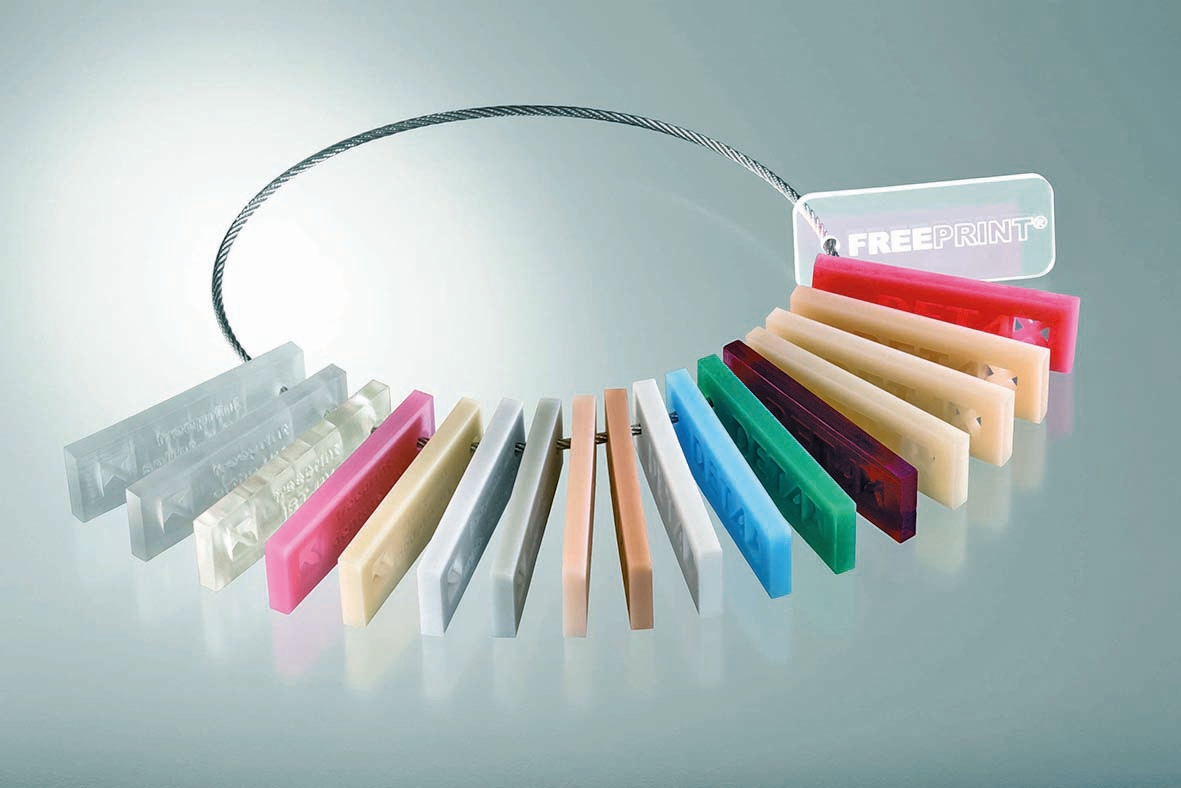

Abb. 1: Farb- und Materialring der FREEPRINT® 3D-Kunststoffe.

Getestet wurden die FREEPRINT® 3D-Kunststoffe der Firma DETAX, Ettlingen, mit unserem Drucker Hinri-Print 125 (ERNST HINRICHS Dental, Goslar). Das Angebot der lichthärtenden FREEPRINT® Kunststoffe (Abb. 1) zeichnet sich durch eine große Materialvielfalt aus und bietet für uns alle nötigen Komponenten. In unserem Labor haben wir sechs Testreihen durchgeführt:

1. Quadrantenmodell mit herausnehmbarem Stumpf

Abb. 2: Quadrantenmodell mit herausnehmbarem Stumpf (gedruckt mit FREEPRINT ® modell 385, grau).

Das Modell wurde nach einem Intraoralscan gedruckt. Zur Überprüfung erstellten wir nach analoger Abformung ein Sägemodell aus Superhartgips. Das gedruckte Modell zeichnet sich durch eine sehr glatte, formstabile und abriebfeste Oberfläche aus (Abb. 2). Der Einzelstumpf behält auch nach mehrfachem Herausnehmen aus dem Modell seine optimale Passung. Die Quadranten sind durch die Haltepins exakt positioniert. Die auf dem gedruckten Modell angefertigte Krone passt gleichermaßen auf dem Gipsmodell.

2. Implantatmodell mit abnehmbarer Zahnfleischmaske

Wir druckten zwei Implantatmodelle in unterschiedlichen Farben (Abb. 3 u. 4). Die Laboranaloge lassen sich in beiden Modellen exakt reponieren und sind gut gefasst. Die passgenaue Zahnfleischmaske zeichnet sich durch ihre Reißfestigkeit, Flexibilität und gute Beschleifbarkeit aus. Selbst nach längerer Liegezeit bleiben diese positiven Eigenschaften bestehen (hier verwendete Materialien: FREEPRINT® modell 385, grau und caramel sowie FREEPRINT® gingiva 385).

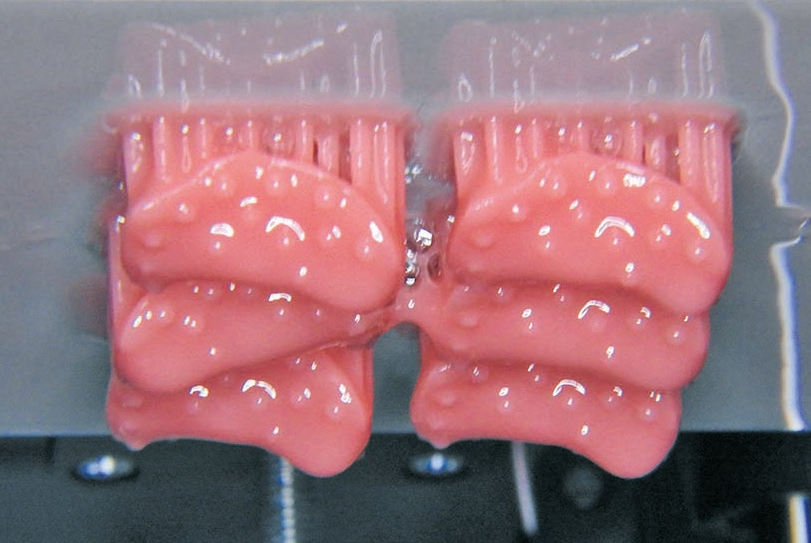

Abb. 3: Printjob Zahnfleischmaske direkt auf Bauplattform.

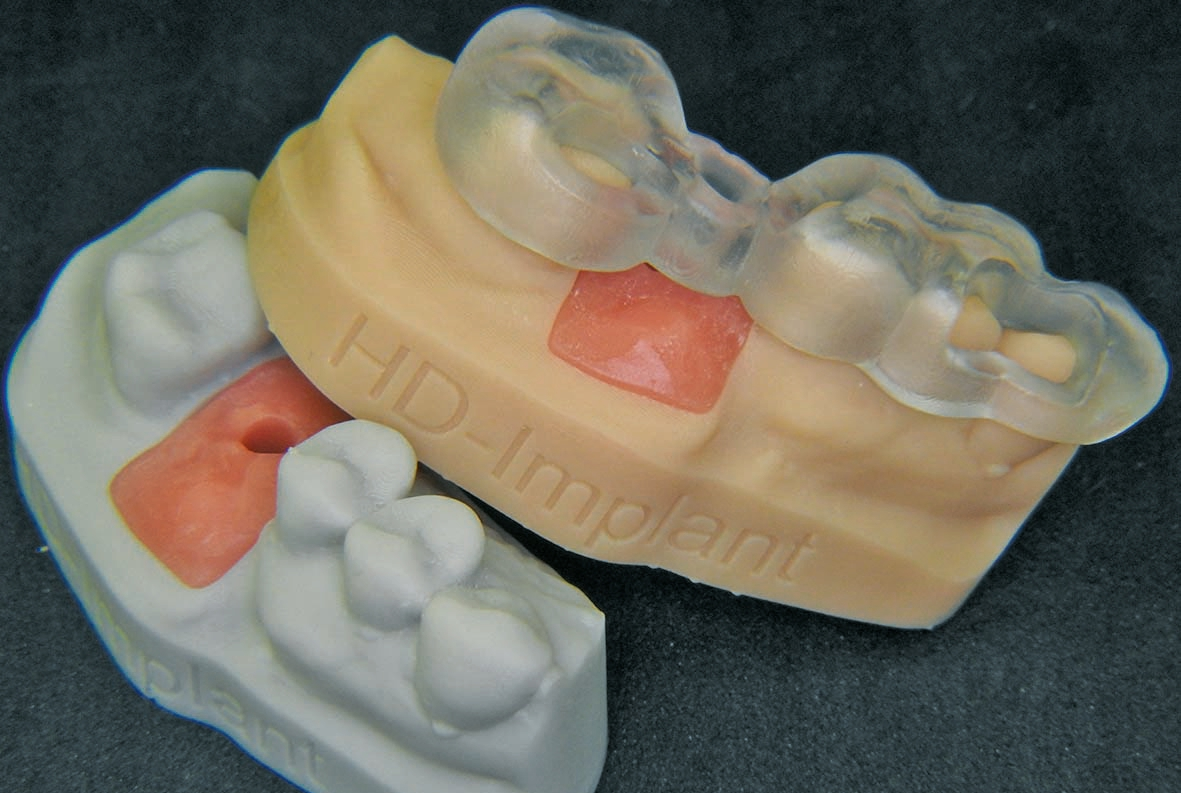

Abb. 4: Fertiges Implantatmodell mit abnehmbarer Zahnfleischmaske.

3. Bohrschablone

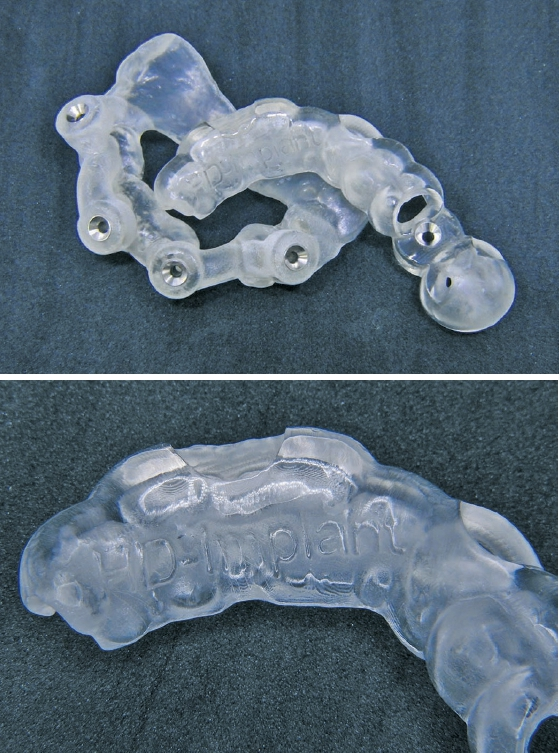

Abb. 5a u. b: Bohrschablonen mit FREEPRINT® ortho 385.

Die ursprüngliche Bohrschablone druckten wir nach der Vorlage eines Gipsmodells mit analoger Abformung (Abb. 5a u. b). Sie hat in situ alle Anforderungen erfüllt. Um die Passung der Bohrschablone auf dem gedruckten Modell zu überprüfen (siehe Punkt 2), haben wir diese nochmals ausgedruckt. Die gute Passung hat sich dann auch auf dem gedruckten Modell bestätigt. Ein weiteres wichtiges Kriterium ist auch die Sterilisierbarkeit im Autoklaven.

4. Aufbissschienen

Da wir für Aufbissschienen und Bohrschablonen das gleiche Material verwenden, hat dieser Test dieselben positiven Ergebnisse wie unter Punkt 3 gezeigt. Außerdem haben uns die gute Polierbarkeit und die glasklare Optik des Materials beeindruckt (Abb. 6a–c).

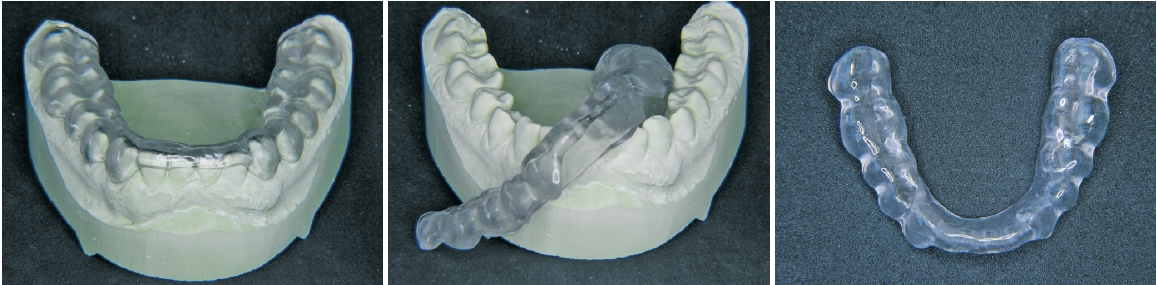

Abb. 6a–c: Aufbissschiene mit FREEPRINT® ortho 385.

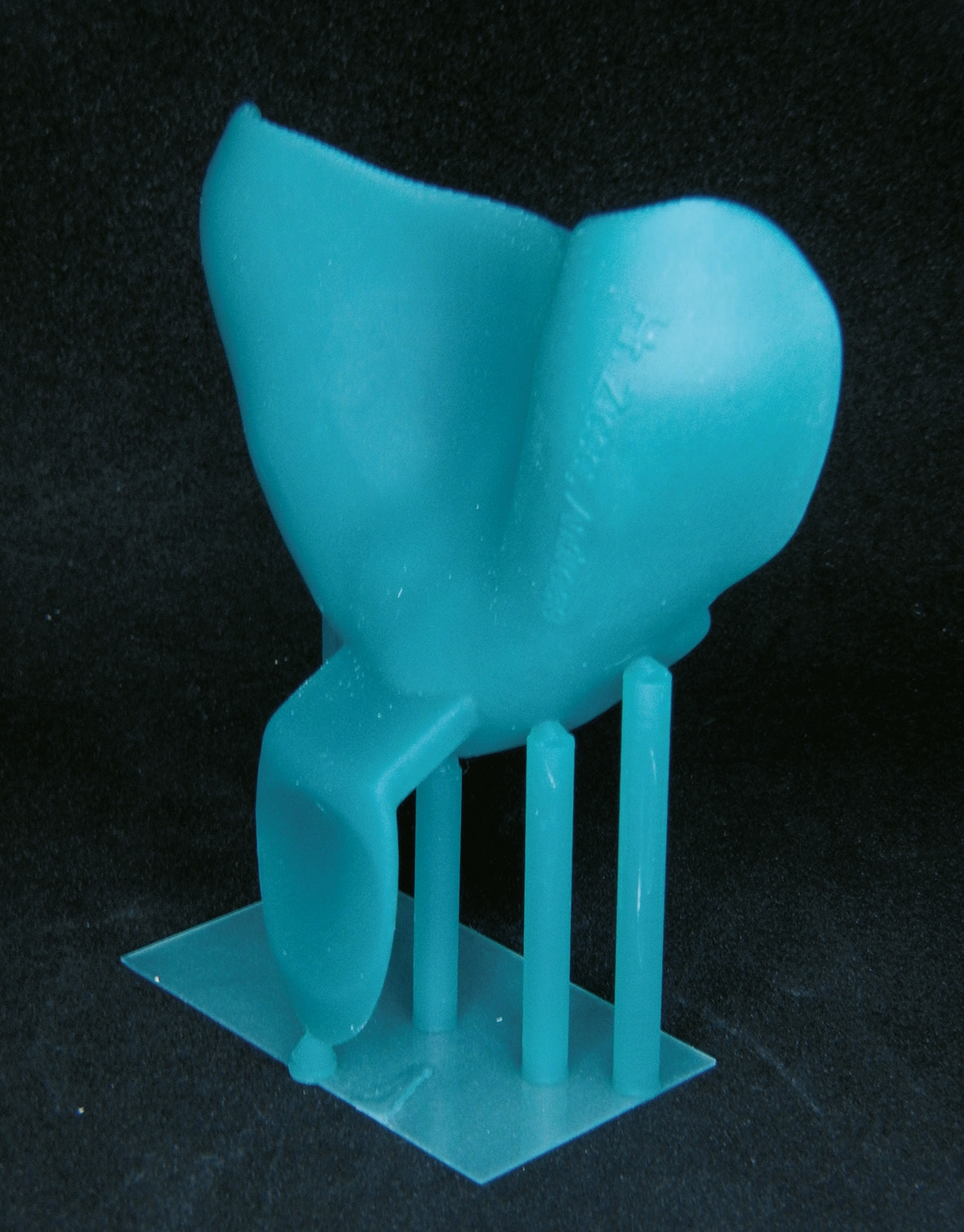

Abb. 7: Löffel auf Bauplattform (gedruckt mit FREEPRINT® tray 385).

5. Individuelle Löffel

Auch das Material für den Löffel überzeugt uns durch Stabilität, eine glatte Oberfläche und die „schicke“ Farbe (Abb. 7).

6. Patientenfall

Als abschließenden Versuch unserer Testreihe haben wir einen besonderen Patientenfall gewählt. Die Ausgangssituation: Der Patient trägt eine provisorische Versorgung auf individuellen Titanabutments. Unser Ziel: die Weiterverwendung der Abutments für die definitive Versorgung mit durchgängigem Verbleib im Mund des Patienten.

Vorgehensweise

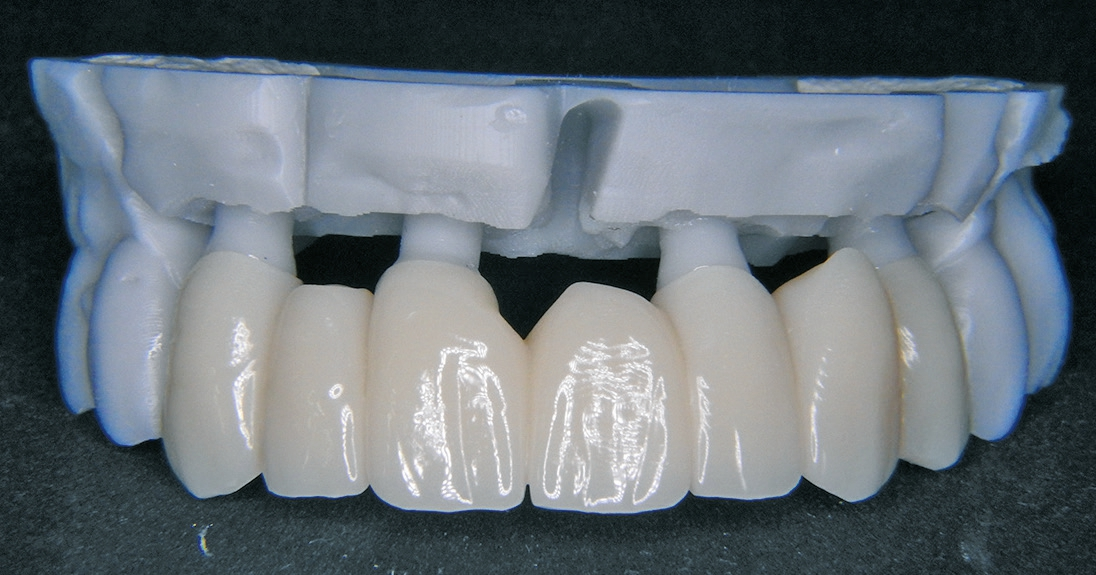

Der ursprüngliche Scan zur Herstellung des Provisoriums wurde als STL-File generiert und anschließend als Modell mit FREEPRINT® modell 385 in grau gedruckt. Um die detailgetreue Darstellung des Modells mit der Situation im Mund zu überprüfen, haben wir auch das Design des Provisoriums ausgedruckt (Abb. 8a). Die Passung des Provisoriums war sowohl auf dem gedruckten Modell als auch im Mund des Patienten perfekt (Abb. 8b). Das Provisorium wurde in A3 (FREEPRINT® temp 385) gedruckt und überzeugt durch seine farbliche Übereinstimmung und Transluzenz. Bedingt durch dieses positive Ergebnis, konnten wir auf eine erneute Abformung etc. verzichten und mit der Produktion der definitiven Versorgung fortfahren.

Abb. 8b: Nahaufnahme Passungskontrolle des NEM-Gerüsts der definitiven Arbeit.

Unser Fazit

Durch die erfreulichen Ergebnisse unserer kleinen Testreihe mit den Materialien der Firma DETAX sind wir in der Lage, den kompletten „digitalen Workflow“ in unserem Labor erfolgreich zu realisieren.

Näheres zu den Autoren des Fachbeitrages: ZTM Robert Herold, ZTM Daniel Meinhardt
